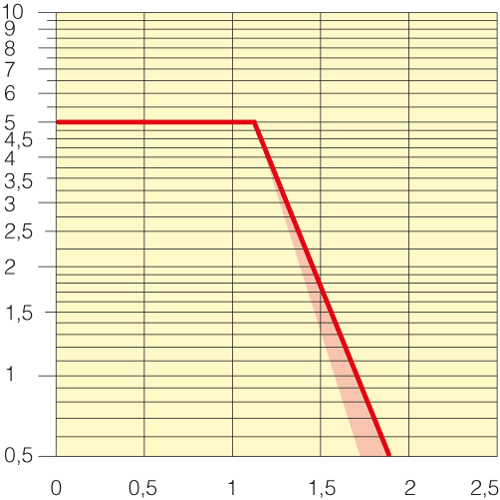

TIPO APPLICAZIONE
Dimensioni principali
Posizione punto fisso rispetto corsa LS
Calcolo lunghezza catena
-
SISTEMA DI SEPARAZIONE
Separatore VerticaleIl separatore verticale consente di organizzare lo spazio per i cavi all'interno della catena. Standard montato a passi alterni.
Indicare la quantità totale necessaria comprensiva
dei separatori di parete, se presenti (in Rosso). -
TIPO APPLICAZIONE
KIT ATTACCO IN NYLONIl kit attacchi terminali in nylon completa le due estremità della catena e consente il suo fissaggio su esterno raggio, interno raggio e frontale, senza dover specificare la posizione di montaggio in fase di ordine.
Attacchi idonei alla catenaKIT ATTACCO IN ACCIAIOIl kit attacchi terminali in acciaio completa le due estremità della catena e ne consente il suo fissaggio. Le staffe d'acciaio sono fornite sfuse e possono essere facilmente montate nella posizione desiderata.
Attacchi idonei alla catena
-
TIPO APPLICAZIONE
CANALINA GUIDA
MATERIALEAcciaio zincatoAcciaio inox AISI 304Acciaio inox AISI 316Alluminio
CANALINA APERTALa canalina aperta è indispensabile per guidare tutte le catene in applicazione sliding. Deve essere impegata dal lato del raggio ed è disponibile in lunghezze standard di 2 m. Lunghezze personalizzate disponibili a richiesta.
A1 = mm; A2 = mm; H1 = mm; H2 = mm; S = mm;
Canale adatto per la catenaCANALINA CON RUOTELa canalina con ruote è indispensabile per guidare tutte le catene in applicazione sliding dal lato opposto al raggio. Disponibile in lunghezze standard di 2 m. Lunghezze personalizzate disponibili a richiesta. Esempio per ordinare 4 metri di canale: 4 fiancate, 4 kit ruote, 4 (+1) kit di giunzione e, se presente, 4 (+1) profilati base.
A1 = mm; A2 = mm; H1 = mm; H2 = mm; S = mm;
Canale adatto per la catenaCANALINA CON PROFILATO PLASTICOLa canalina con polydur è indispensabile per guidare tutte le catene in applicazione sliding dal lato opposto al raggio. Disponibile in lunghezze standard di 2 m. Lunghezze personalizzate disponibili a richiesta. Esempio per ordinare 4 metri di canale: 4 fiancate, 4 kit polydur sets, 4 (+1) kit di giunzione e, se presente, 4 (+1) profilati base.
A1 = mm; A2 = mm; H1 = mm; H2 = mm; S = mm;
Canale adatto per la catenaCANALINA CON ANGOLARE IN ACCIAIOLa canalina con angolare in acciaio è indispensabile per guidare tutte le catene in applicazione sliding dal lato opposto al raggio. Disponibile in lunghezze standard di 2 m. Lunghezze personalizzate disponibili a richiesta. Esempio per ordinare 4 metri di canale: 4 fiancate, 4 kit angolare, 4 (+1) kit di giunzione , e se presente, 4 (+1) profilati base.
A1 = mm; A2 = mm; H1 = mm; H2 = mm; S = mm;
Canale adatto per la catenaCANALE DI SUPPORTOPer un corretto funzionamento della catena portacavi è necessario che durante il suo movimento appoggi su una superficie piana. A tale scopo possono essere installati sul percorso della catena appositi canali di supporto. La lunghezza standard varia da 100 mm a 2000 mm, con incrementi di 100 mm. Su richiesta, possono essere forniti canali di lunghezza fino a 3000 mm. Nei campi seguenti, si prega di inserire la lunghezza del settore richiesta e la quantità di settori necessari.
A5 = mm; H = mm; S = mm;
Canale adatto per la catena CARATTERISTICHE TECNICHE DEL BRYLON 6
Norme Proprietà Unità Secco Condizionato TERMICHE DSC metodo Punto di fusione (10°C/min.) °C ASTM - D 696 Coeff. di espansione termica lineare X10-6 K-1 ASTM D 648
ISO 75
DIN 53461Temperatura di inflessione (HDT)
ISO 75 1.82 N/mm2 °C 210
DIN 53461 0.45 N/mm2
°C
°C
210
220U. L. 94 Comportamento alla fiamma H.B. IEC 695-2-1 Filo incandescente
Temperatura °C 650
Spessore
650
3ELETTRICHE ASTM-D 257 Resistività di volume Ohm cm 1015 1011 ASTM-D 257 Resistività di superficie Ohm 1013 1011 ASTM-D 149 Rigidità dielettrica KV/mm 22 ASTM-D 150 Costante dielettrica (10 Hz) - 3.8 4.5 ASTM-D 150 Fattore di dissipazione (10Hz) - 0.02 0.09 FISICHE ASTM-D 792 Densità g/cm3 1.38 ASTM-D 570 Assorbimento H2O a 23°C per 24 ore % 0.90 MECCANICHE ASTM-D 638
ISO R/527
DIN 53455Carico a rottura a trazione
Allungamento alla rottura a trazioneN/mm2
%195
2.6115
4ASTM-D 638
ISO R/527
DIN 53457Modulo di elasticità N/mm2 10600 6900 ASTM-D 790
ISO 178
DIN 53452Resistenza alla flessione N/mm2 310 190 ASTM-D 790
ISO 178Modulo di elasticità a flessione N/mm2 10500 6800 ASTM-D 256 Resistenza all’urto IZOD con intaglio J/m 140 300 ISO 180/4C Resistenza all’urto IZOD senza intaglio KJ/m2 110 125 ASTM-D 785 Durezza Rockwell Scala R 122 114 PROPRIETA' CHIMICHE
BRYLON 6 BRYLON 6 Agente Concentrazione % Amorfo Cristallino Acetato di metile 100 RB3 RB2 RB Acetone 100 RB4 RB RB Acido acetico - soluzione acquosa 40 AF AF AF Acido acetico - soluzione acquosa 10 AF AF AF Acido acetico concentrato AF AF AF Acido citrico 10 AD 15 RD AD Acido cloridrico - soluzione acquosa 36 S S S Acido cloridrico - soluzione acquosa 10 AF AF S Acido cloridrico - soluzione acquosa 2 AF AD S Acido cromico - soluzione acquosa 10 AF AF AF Acido cromico - soluzione acquosa 1 RD RD AF Acido fluoridico 40 AF AF S Acido formico - soluzione acquosa 85 S S AD Acido formico - soluzione acquosa 40 S AF AF AD Acido fosforico - soluzione acquosa 10 AF AF S Acido oleico 100 RB3 RB3 RD Acido solforico - concentrato 98 S S S Acido solforico - soluzione acquosa 40 AF AF S Acido solforico - soluzione acquosa 10 AF AF S Acido solforico - soluzione acquosa 2 AF AD S Acido tartarico RD RB RD Acqua (marina, di fiume, distillata etc) RB10 RB9 RD Acqua di cloro RD RD AD Alcool etilico 96 RD17 RB3 RB Ammoniaca 10 RB11 RB AF Benzina 100 RB1 RB RB Bitume RD RD RB Carbonato potassio 100 RB RB AF Carbonato sodico 10 RB10 RB3 AF Cloruro d'ammonio - soluzione acquosa 10 RB RB AF Cloruro di calcio - soluzione acquosa 20 S S AF Cloruro di calcio - soluzione acquosa 10 RB RB AF Cloruro di sodio 10 RB RB AF Formaldeide - soluzione acquosa 30 RD RB AD Grassi alimentari RB RB RB Latte RB RB RB Mercurio RB RB RB Oli RB RB RB Olio RB RB RB Olio di paraffina RB RB RB Olio di silicone RB RB RB Olio Diesel RB RB RB Olio minerali RB RB RB Ozono AF AF AF Petrolio RB RB RB Potassa caustica - soluzione acquosa 10 RB9 RB3 S Soda caustica - soluzione acquosa 50 RD RD S Soda caustica - soluzione acquosa 10 RB5 RB S Soda caustica - soluzione acquosa 5 RB9 RB S Solfato d'alluminio 10 RB RB AF Soluzione di sapone - soluzione acquosa RB RB RB Tintura di iodio - alcolica AF AF AD Tricloroetilene (trielina) RD5 RD4 RB Vaselina RB RB RB Legenda
La tabella mostra il comportamento del BRYLON 6 e dell’ACCIAIO riferito agli agenti chimici. I numeri segnati a fianco dei simboli indicano l’aumento massimo percentuale di peso.
RB - Resiste bene - stabile: nessuna o debole variazione di peso e di dimensioni, nessuna alterazione.
RD - Resiste discretamente: modificazione sensibile di peso e di dimensioni dopo un certo tempo; possibile alterazione del colore; diminuzione delle caratteristiche meccaniche.
AD - Discretamente attaccato: tuttavia l’utilizzo è ancora possibile in particolari condizioni (es. azione dell’agente a tempo brevissimo e occasionale).
AF - Fortemente attaccato dopo qualche tempo.
S - Solubile.
Amorfo - Polimero allo stato amorfo.
Cristallino - Polimero allo stato cristallino.
