TIPO APPLICAZIONE
Dimensioni principali
-
ACCESSORI DI MONTAGGIOAccessori di BloccaggioAccessori di Protezione e GuidaMorsetti di fissaggio terminali con pettine
Kit morsetto standard con chiusura in plastica e pettine per fissaggio e organizzazione cavi. Questo articolo è da utilizzare alla estremità della catena.
Morsetti di fissaggio terminali con pettine - fissaggio frontaleKit morsetto standard con chiusura in plastica e pettine per fissaggio e organizzazione cavi per fissaggio frontale. Questo articolo è da utilizzare alla estremità della catena.
Morsetti di fissaggio terminali o intermediKit morsetto standard con chiusura in plastica e senza pettine fissacavo. La sua applicazione è possibile in qualunque punto della catena.
Morsetti di fissaggio terminali o intermedi - fissaggio frontaleKit morsetto standard con chiusura in plastica e senza pettine fissacavo per fissaggio frontale. La sua applicazione è possibile in qualunque punto della catena.
Morsetto di fissaggio a scorrimentoKit morsetto di scorrimento con chiusura in plastica. La sua applicazione è possibile in qualunque punto della catena.
Morsetto di fissaggio a scorrimento - fissaggio frontaleKit morsetto di scorrimento con chiusura in plastica per fissaggio frontale. La sua applicazione è possibile in qualunque punto della catena.

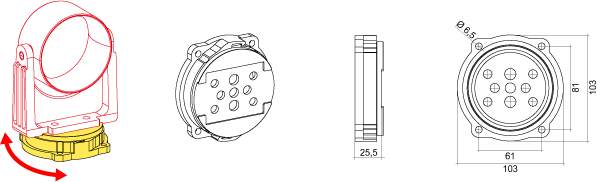

Base girevoleFlangia girevole universale utilizzabile con qualunque dispositivo di fissaggio. Permette di far ruotare i morsetti di chiusura e le forcelle pivottanti.

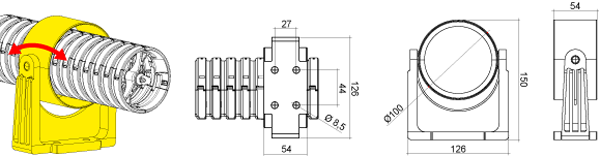

Supporto di guida oscillante con anello di scorrimento.Supporto di guida oscillante con anello di scorrimento. Permette di vincolare il punto di passaggio della catena, mantenendo tutti i gradi di libertà nel movimento.
Anello di ProtezioneParacolpi / Protezione girevole, utilizzabile in un qualunque punto della catena, per proteggerla da eccessivi urti e usure.

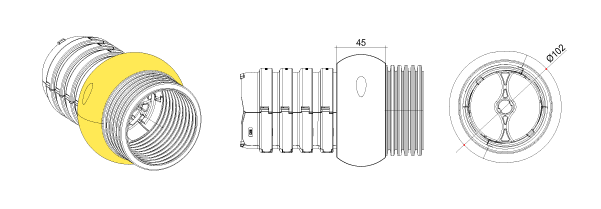

Ganascia di collegamentoRaccordo tra catena Multilfex e guaina , oppure tra catena e gommino multiforo. E' da abbinare ad uno dei morsetti di fissaggio PASSB-70K o PASSB-70M.
Morsetti di fissaggio terminali o intermediMorsetto con chiusura plastica da abbinare al codice PAGB-70/8529
Morsetti di fissaggio terminali o intermedi - fissaggio frontaleCOM_STENDALTO_PASSB70K08583
Anello di collegamento.Raccordo di giunzione che consente di collegare la catena Multiflex alla guaina.
Morsetto di fissaggio a scorrimento per molleKit morsetto con chiusura plastica predisposto per l'utilizzo con molla di richiamo e paracolpi. Permette di vincolare il punto di richiamo della catena.
Morsetto di fissaggio a scorrimento per molleKit morsetto con chiusura metallica predisposto per l'utilizzo con molla di richiamo e paracolpi. Permette di vincolare il punto di richiamo della catena.

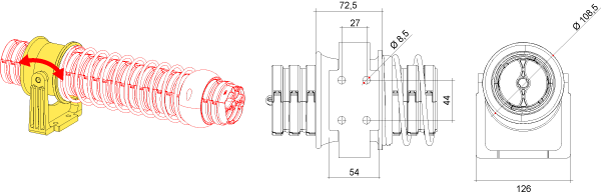

Supporto di guida oscillante per molleSupporto di guida oscillante con sede per il montaggio delle molle. Questo componente è da utilizzare abbinato alla molla e al paracaolpi, come da immagine esplicativa.
Rivestimento protettivo in KevlarIl tessuto Kevlar è costituito da un lato da uno strato in Aramide/Kevlar, mentre dall’ altro lato è presente uno strato di alluminio in rilievo, che copre la superficie esterna e riflette le radiazioni termiche fino al 95%.
Rivestimento protettivo in Kevlar apribile - per parte non in motoIl tessuto Kevlar apribile con velcro è costituito da un lato da uno strato in Aramide/Kevlar, mentre dall’ altro lato è presente uno strato di alluminio in rilievo, che copre la superficie esterna e riflette le radiazioni termiche fino al 95%.
-
MOLLE DI RICHIAMOMolla di richiamo
Molla Heavy da utilizzare con AMFM65K, AMFM65M, ASO65
Costante elastica 0,219 N/mm
Filo Ø5 mm
Peso 1,5 kg/pz
Lunghezza L=1000 mm
Materiale Acciaio Inossidabile EN 10270-3/1.4310(X12 CrNi 1808).Molla di richiamoMolla medium per AMFM65K, AMFM65M, ASO65
Costante elastica 0,108 N/mm
Filo Ø4,2 mm
Peso 1,4 kg/pz
Lunghezza L=1000 mm
Materiale Acciaio Inossidabile EN 10270-3/1.4310(X12 CrNi 1808).Molla di richiamoMolla medium per AMFM65K, AMFM65M, ASO65
Costante elastica 0,246 N/mm
Filo Ø4,5 mm
Peso 0,7 kg/pz
Lunghezza L=550 mm
Materiale Acciaio Inossidabile EN 10270-3/1.4310(X12 CrNi 1808).GOMMINI E TAPPI TERMINALIGommini terminali foratiGommino multiforo Ø 14 mm (x4)-Ø 20 mm (x4)
Gommini terminali foratiGommino multiforo Ø 7,5 mm (x1) - Ø 10 mm (x1) - Ø 12,5mm (x2) - Ø 20 mm (x4)
Gommini terminali foratiGommino multiforo Ø 12,5 mm (x1) - Ø 14 mm (x1) - Ø 15,5 mm (x2) - Ø 20 mm (x3)
Gommini terminali foratiGommino multiforo Ø 7,5 mm (x2)- Ø 10 mm (x1)- Ø 12,5 mm (x1)-Ø 15,5 mm (x1) - Ø 20 mm (x2)
Gommini terminali foratiGommino multiforo Ø 12,5 mm (x1) - Ø 14 mm (x2) -Ø 17 mm (x1) -Ø 18 mm (x3) - Ø 19 mm (x1)
Gommini terminali foratiGommino multiforo Ø 12,5 mm (x1) - Ø 15,5 mm (x2) - Ø 17 mm (x1) - Ø 20 mm (x4)
Gommini terminali foratiCOM_STENDALTO_TKKSB70BLIND
Tappi terminali di chiusuraTappo per foro Ø 10 mm
CARATTERISTICHE TECNICHE DEL BRYLON 6
Norme Proprietà Unità Secco Condizionato TERMICHE DSC metodo Punto di fusione (10°C/min.) °C ASTM - D 696 Coeff. di espansione termica lineare X10-6 K-1 ASTM D 648
ISO 75
DIN 53461Temperatura di inflessione (HDT)
ISO 75 1.82 N/mm2 °C 210
DIN 53461 0.45 N/mm2
°C
°C
210
220U. L. 94 Comportamento alla fiamma H.B. IEC 695-2-1 Filo incandescente
Temperatura °C 650
Spessore
650
3ELETTRICHE ASTM-D 257 Resistività di volume Ohm cm 1015 1011 ASTM-D 257 Resistività di superficie Ohm 1013 1011 ASTM-D 149 Rigidità dielettrica KV/mm 22 ASTM-D 150 Costante dielettrica (10 Hz) - 3.8 4.5 ASTM-D 150 Fattore di dissipazione (10Hz) - 0.02 0.09 FISICHE ASTM-D 792 Densità g/cm3 1.38 ASTM-D 570 Assorbimento H2O a 23°C per 24 ore % 0.90 MECCANICHE ASTM-D 638
ISO R/527
DIN 53455Carico a rottura a trazione
Allungamento alla rottura a trazioneN/mm2
%195
2.6115
4ASTM-D 638
ISO R/527
DIN 53457Modulo di elasticità N/mm2 10600 6900 ASTM-D 790
ISO 178
DIN 53452Resistenza alla flessione N/mm2 310 190 ASTM-D 790
ISO 178Modulo di elasticità a flessione N/mm2 10500 6800 ASTM-D 256 Resistenza all’urto IZOD con intaglio J/m 140 300 ISO 180/4C Resistenza all’urto IZOD senza intaglio KJ/m2 110 125 ASTM-D 785 Durezza Rockwell Scala R 122 114 PROPRIETA' CHIMICHE
BRYLON 6 BRYLON 6 Agente Concentrazione % Amorfo Cristallino Acetato di metile 100 RB3 RB2 RB Acetone 100 RB4 RB RB Acido acetico - soluzione acquosa 40 AF AF AF Acido acetico - soluzione acquosa 10 AF AF AF Acido acetico concentrato AF AF AF Acido citrico 10 AD 15 RD AD Acido cloridrico - soluzione acquosa 36 S S S Acido cloridrico - soluzione acquosa 10 AF AF S Acido cloridrico - soluzione acquosa 2 AF AD S Acido cromico - soluzione acquosa 10 AF AF AF Acido cromico - soluzione acquosa 1 RD RD AF Acido fluoridico 40 AF AF S Acido formico - soluzione acquosa 85 S S AD Acido formico - soluzione acquosa 40 S AF AF AD Acido fosforico - soluzione acquosa 10 AF AF S Acido oleico 100 RB3 RB3 RD Acido solforico - concentrato 98 S S S Acido solforico - soluzione acquosa 40 AF AF S Acido solforico - soluzione acquosa 10 AF AF S Acido solforico - soluzione acquosa 2 AF AD S Acido tartarico RD RB RD Acqua (marina, di fiume, distillata etc) RB10 RB9 RD Acqua di cloro RD RD AD Alcool etilico 96 RD17 RB3 RB Ammoniaca 10 RB11 RB AF Benzina 100 RB1 RB RB Bitume RD RD RB Carbonato potassio 100 RB RB AF Carbonato sodico 10 RB10 RB3 AF Cloruro d'ammonio - soluzione acquosa 10 RB RB AF Cloruro di calcio - soluzione acquosa 20 S S AF Cloruro di calcio - soluzione acquosa 10 RB RB AF Cloruro di sodio 10 RB RB AF Formaldeide - soluzione acquosa 30 RD RB AD Grassi alimentari RB RB RB Latte RB RB RB Mercurio RB RB RB Oli RB RB RB Olio RB RB RB Olio di paraffina RB RB RB Olio di silicone RB RB RB Olio Diesel RB RB RB Olio minerali RB RB RB Ozono AF AF AF Petrolio RB RB RB Potassa caustica - soluzione acquosa 10 RB9 RB3 S Soda caustica - soluzione acquosa 50 RD RD S Soda caustica - soluzione acquosa 10 RB5 RB S Soda caustica - soluzione acquosa 5 RB9 RB S Solfato d'alluminio 10 RB RB AF Soluzione di sapone - soluzione acquosa RB RB RB Tintura di iodio - alcolica AF AF AD Tricloroetilene (trielina) RD5 RD4 RB Vaselina RB RB RB Legenda
La tabella mostra il comportamento del BRYLON 6 e dell’ACCIAIO riferito agli agenti chimici. I numeri segnati a fianco dei simboli indicano l’aumento massimo percentuale di peso.
RB - Resiste bene - stabile: nessuna o debole variazione di peso e di dimensioni, nessuna alterazione.
RD - Resiste discretamente: modificazione sensibile di peso e di dimensioni dopo un certo tempo; possibile alterazione del colore; diminuzione delle caratteristiche meccaniche.
AD - Discretamente attaccato: tuttavia l’utilizzo è ancora possibile in particolari condizioni (es. azione dell’agente a tempo brevissimo e occasionale).
AF - Fortemente attaccato dopo qualche tempo.
S - Solubile.
Amorfo - Polimero allo stato amorfo.
Cristallino - Polimero allo stato cristallino.
